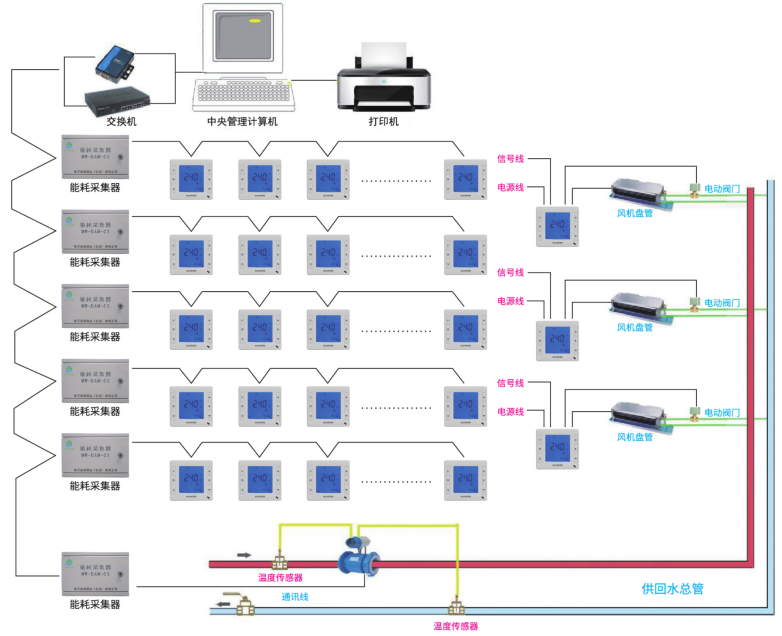

本系统采用时间型计量模式主要包含智能远传计量表(时间型温控器)、主机服务器、能耗管理系统等。能耗管理系统分为系统管理层、通讯管理层、现场层,系统管理层采用分层分布无线组网结构,结构及功能要求单元化以提高系统可靠性,能够实现前端计量表数据采集、查询、收费单据打印、报表处理、系统告警、远程管理、欠费关断以及系统用户、网络设备和前端计量表的任意增减和设置功能.
系统特点:
1.实时时钟显示,可以自动设定开关机时间,可以限定高/低温度设定,便于节能管理。
2.风机具有高、中、低三档选择和自动运行功能,可以根据房间温度自动调节风机档位,将风机能耗降低。
3.能远程控制空调阀门状态,实时进行监控,随时了解用户情况,并可实现远程开关机、温度设定,方便物业管理。
4.计费功能:检测电动阀开关状态和风机运行状态,灵活计量到每个未端,对高、中、低三档分别累计时间,根据末端额定制冷功率自动核算末端当量能耗。
5.计量历史数据可以用作能耗分析、节能监测依据,满足制定合理的运行管理流程需要。

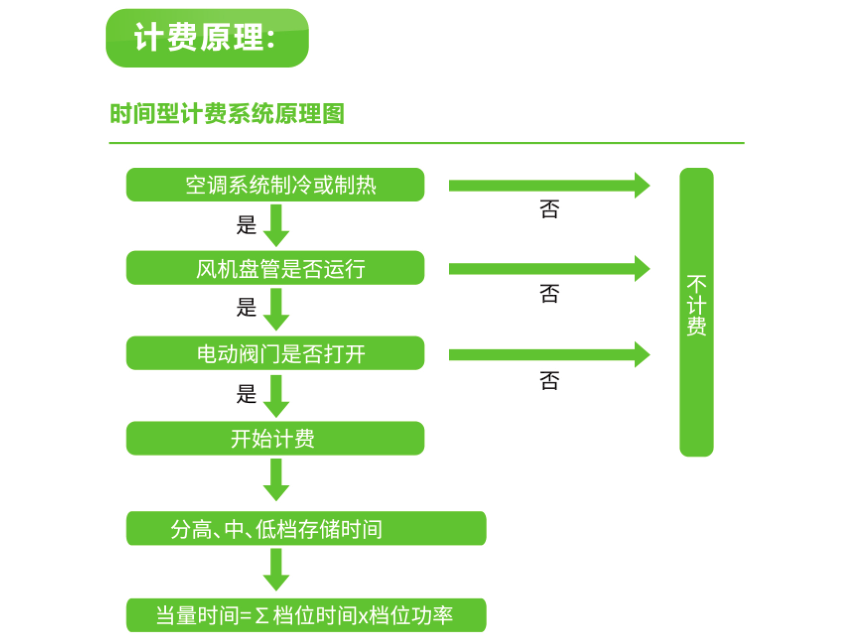

计费原理:
时间计量型温控器是装在风机盘管末端,用来计量用户有效使用时间的设备。同时也可做为风机盘管控制器使用,当系统提供制冷(或制热),而且用户电动阀打开,用户风机盘管有效运行时,开始计时,流程图如下:
得到高档运行时间、中档运行时间、低档运行时间、当量时间等参数。数学模型如下:Tn=∑Kn(Kh×T3+Km×T2+Kl×T1)
其中:Tn:风机盘管累计运行当量时间
Kn:风机盘管当量系数
T3:风机高档有效运行时间
T2:风机中档有效运行时间
T1:风机低档有效运行时间
Kh:风机高档当量系数
Km:风机中档当量系数
Kl:风机低档当量系数
