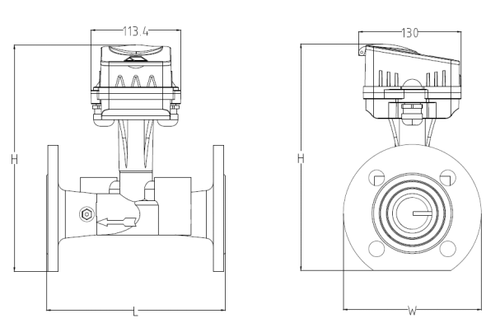

| 1、概述 超声波水表是通过检测超声波声束在水中顺流逆流传播时因速度发生变化而产生的时差，分析处理得出水的流速从而进一步积算出水的流量的一种新式水表。 2、用途 可广泛应用于自来水公司的供水计量，用来计量流经自来水管道的饮用冷水。 3、功能 3.1主菜单显示累计流量（m3）、流速（m3/h）、水温（℃）、水表编号、累计工作时间、故障信息等丰富内容； 3.2无转动部件，超声波测量原理，保证在各种复杂条件下的长效计量； 3.3低功耗，测量精度：2级 3.4通讯接口标配红外、M-Bus远传接口，可提供（如：MBUS、RS485、4-20mA、脉冲、无线470MHz、无线GPRS）多种接口，实现远传抄表功能，方便管理节省运营成本。 3.5支持实时数据通讯，确保数据的准确和时效。 3.6自动检测、异常诊断、实时报警功能（电池电量检测、流量信号检测、管道泄漏检测、管道爆裂检测、水流方向检测）； 3.7专业的管道设计，确保被测水场流态稳定。 4、产品执行标准 ? 《GB／T778.1-2007封闭满管道中水流量的测量 饮用冷水水表和热水水表 第1部分：规范》 ? 《BT 778.2-2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第2部分 安装要求》 ? 《GBT 778.3-2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第3部分 试验方法和试验设备》 ? 《CJT 434-2013 超声波水表》 ? 《JJG 162-2009 冷水水表检定规程》 5、产品参数 ? 流量范围：Q1～Q3； ? 水温：冷水水表0.1℃ ～30℃； ? 环境温度在40℃时为(0～100)%RH； ? 水压：0.03～1.0Mpa,水表不宜通入带有腐蚀性的液体，且冷水表禁止通入热水。 ? 测量精度：误差在高区(Q2≤Q≤Q4)为±2%，低区（Q1≤Q＜Q2）为±5%。 ? 量程比：Q3/Q1=160，Q2/Q1=1.6，Q4/Q3=1.25 ? 安装连接方式：法兰连接 ? 压力损失等级：Δp40 ? 压力等级：MAP10 ? 数据存储：连续储存前18个月的历史记录。 ? 断电保护：停电后可保存断电前所记录累计流量及所对应的时间，电源恢复后自动恢复计量功能 ? 远传方式：标配红外、M-Bus远传（可定制RS485）、脉冲输出 ? 电源：能量型锂电池/MBUS远传供电 ? 保护等级：IP65（IP68需定制） ? 工作环境：温度：-15°C～+55°C，环境相对湿度：<90% ? 安装位置：水平或垂直 ? 耐久性：使用周期≥6年 6、产品外形

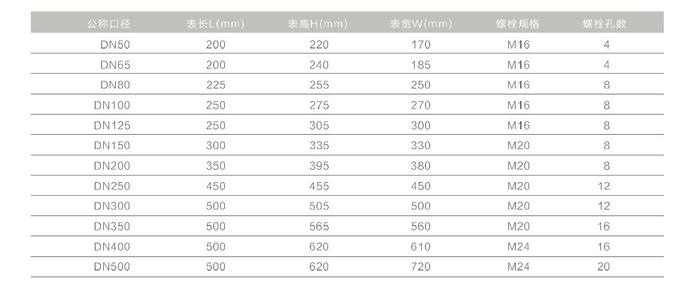

8、技术参数
|
